Hidrolik Abkant Pres NC Kontrollü

Teknik Özellikler
Kataloglar
Videolar

Teknik Özellikler

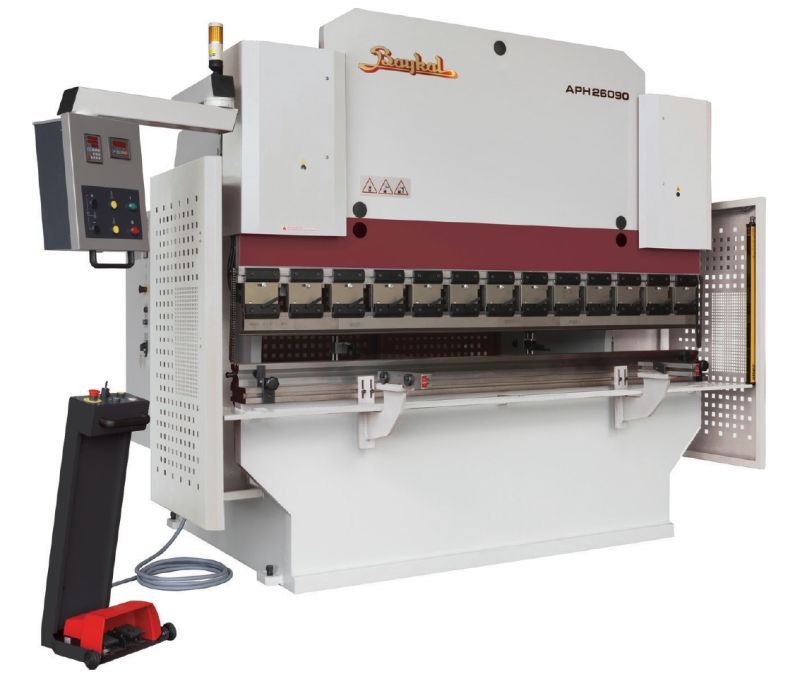

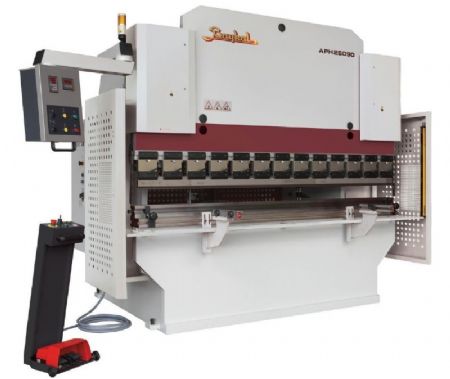

BAYKAL HİDROLİK ABKANT PRES

NC KONTROLLÜ ARKA DAYAMA SİSTEMİ

MODEL : APH 31160 / UZUNLUK : 3100 MM / BÜKME KALINLIĞI : 8 MM / BASINÇ : 160 TON

MENŞEİ : TÜRKİYE

Teknik Bilgiler :

A Bükme Uzunluğu : 3100 mm
B Ayaklar Arası : 2550 mm
C Ayak Genişliği : 1600 mm
G Alt Çene Yüksekliği : 870 mm
H Makinenin Yüksekliği : 2770 mm
K Çene Açıklığı : 500 mm
Lp Sabit Strok : 140 mm
La Ayarlanabilir Strok : 90 mm
M Tabla Genişliği : 200 mm
N Boğaz Derinliği : 410 mm
Yağ depo hacmi : 210 Lt
Hızlar - İniş : 90 mm/s
- Basma : 8 mm/s
- Kalkış : 75 mm/s
Takribi ağırlık : 8560 kg
Baskı Tonajı : 160 ton
Motor Gücü : 11 kW

Genel Özellikler :
-Çift silindir ile çalışan üst çene hareketli bükme sistemi
-Statik ve dinamik rijitliği sağlanmış, monoblok, kaynaklı gövde
-Kolay ayarlanabilir pertinaks kızak yataklar ile desteklenmiş üst çene hareketi
-İnce ve kalın saçların hassas büküm işlerine elverişli, PATENT’ li hidromekanik dengeleme sistemi
-Paralelliğe yardımcı olan mukavemetli dengeleme mili
-Mekanik stop sistemli ve motor kumandalı strok kontrol mekanizması
-Hassas paralelliği sağlamak veya konik bükmek için, sağdakinden bağımsız olarak hareket ettirilebilen sol silindir
-Farklı bükme kalıplarının kullanımını kolaylaştıran yüksek strok ve ön açıklık değerleri
-Basınç şalteri ile kolay tonaj ayarı ve alt strok noktasında durdurma
-Aşırı basınç yükselmesine karşı hidrolik emniyet sistemi
-Çift hızlı çalışma sistemi; serbest düşüş, yavaş büküm, seri dönüş
-3 fonksiyonlu ayak pedalı; normal basma, istenen pozisyonda durdurma, emniyet için ayak pedaldan çekildiğinde otomatik çene geri dönüş fonksiyonları
-Makinenin arka-üst bölümüne yerleştirilmiş, kompakt, az bakım gerektiren hidrolik sistem ünitesi
-Avrupa menşeili hidrolik ve elektrik donanımı

Standart Ekipmanlar :
-S32 NC kontrol ünitesi
-Baykal tip mekanik bombeleme sistemli
-Arka dayama X eksenli, dayama mesafesi 750 mm + 250 mm
-Standart üst kalıp TS 11.200 veya muadili BS 10.100
-Standart çok kanallı MULTI-V alt kalıp
-Geniş tabla

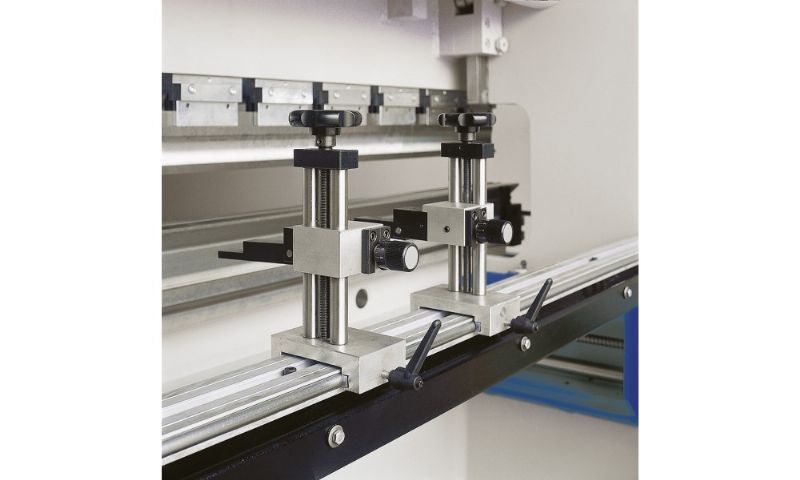

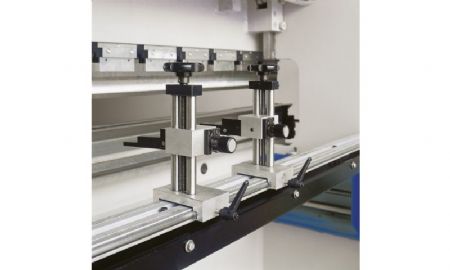

-2 adet arka dayama ördeği
-AKAS Lazer güvenlik sistemi

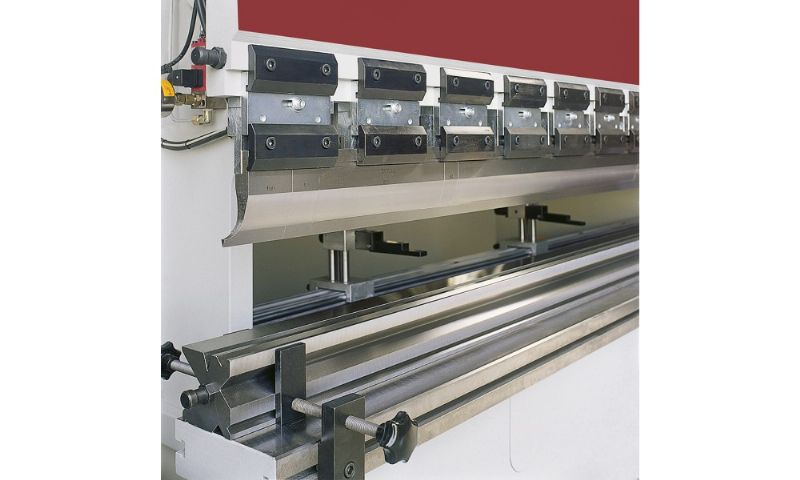

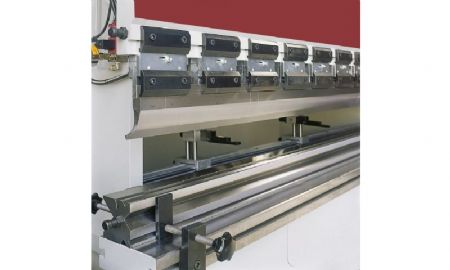

-Parçalı ve kama ayarlı üst kalıp bağlama sistemi

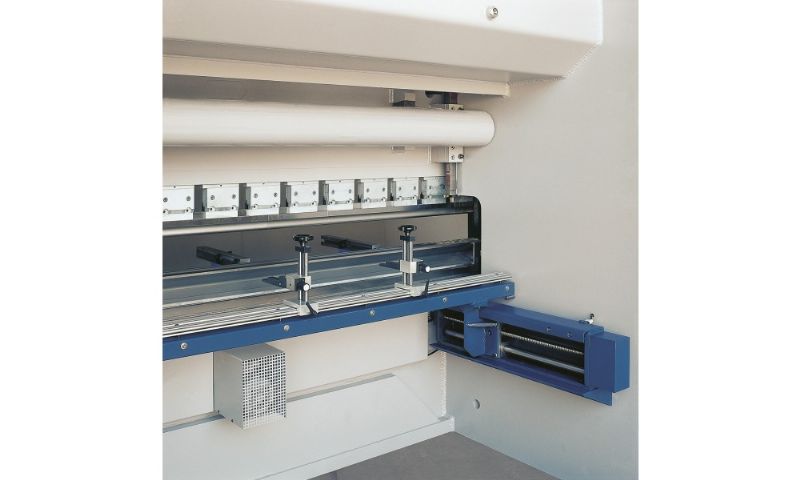

-Dijital okuyuculu ve bilyalı milli motorlu arka dayama; 1000 mm dayama mesafesi ve 0.1 mm çalışma hassasiyetine sahip olup, dayama yüksekliği mikrometrik olarak
ayarlıdır.
-Dijital strok pozisyon göstergesi
-Ayak pedalı
-Askılı kontrol panosu
-Ön dayama kolları
-Alt kalıbın merkezlenmesi ve kolay döndürülebilmesi için sıkma civataları ve zincirler
-Yağ deposu seviye göstergesi

Opsiyonel Ekipmanlar :
-Üst kalıp manuel takma/çıkarma sistemi
-Müşteri uygulamaları için özel alt ve üst kalıplar
-Manuel bombeleme sistemi
-Standart harici uzunlukta arka dayama
